产品选型

补偿导线用于热电偶输出端于测量显示装置之间的连接。选用补偿导线的型号于热电偶的想好必须相对应匹配，才能实现标准测量。

·补偿导线的种类

补偿型补偿导线：补偿导线合金丝的化学成分于配用的热电偶丝的化学成分不同。用“C”表示补偿型，附在热电偶的分度号之后，如SC、KC等。

延伸型补偿导线：补偿导线合金线的化学成分于配用的热电偶丝的化学成分相同。用“X”表示延伸型，附在热电偶分度号之后，如KX、TX等。

·补偿导线型号、配用电偶及着色

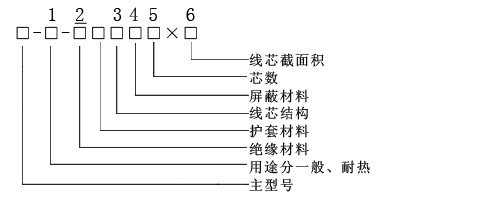

·补偿导线的标记格式

·补偿导线的标记代号

用途：一般用：G；耐热用：V。

绝缘、护套材料：聚氯乙烯：V；聚四氟乙烯：F；聚乙烯：PE；聚全氟乙丙烯：F46；无碱玻璃丝：B；橡胶：X；纱棉：M；硅橡胶：XG；阻燃：ZR。

线芯结构：单股：省略；多股：R；对绞：J。

屏蔽材料：P：铜丝；P1：镀锡铜丝；P2：铜带；P4：铝塑复合带；P5：镀锌钢丝。

芯数：一般为2。

线芯截面积：0.5mm2，1.0mm2，1.5mm2，2.5mm2。

例：KC-G-VV，2×1.0

表示：配用K分度号电偶，补偿型，一般用，绝缘及护套材料为聚氯乙烯，两芯，线芯截面1.0mm2积。
